Como fornecedor experiente de racks de 19 polegadas, tenho vasta experiência na instalação de vários componentes, e um elemento crucial que surge frequentemente é o patch panel. Um patch panel serve como ponto de conexão central para cabos, permitindo fácil organização e gerenciamento de conexões de rede em um rack de 19 polegadas. Neste guia, orientarei você no processo passo a passo de instalação de um patch panel em um rack de 19 polegadas.
Etapa 1: Familiarize-se com o Rack e o Patch Panel
Antes de iniciar a instalação, é essencial ter um entendimento claro do rack de 19 polegadas e do patch panel com o qual você está trabalhando. Racks diferentes podem ter configurações ligeiramente diferentes e os painéis de conexão podem variar em termos de número de portas, tipos de conectores e opções de montagem.
A maioria dos racks de 19 polegadas possui orifícios de montagem padrão nos trilhos verticais, que são usados para fixar vários equipamentos, incluindo patch panel. Esses furos são normalmente espaçados de 1,75 polegadas (44,45 mm), com cada "U" representando uma unidade de altura no rack. Certifique-se de verificar as especificações do seu rack e patch panel específicos para garantir a compatibilidade.
Se você procura racks de 19 polegadas de alta qualidade, oferecemos uma ampla gama de opções, como o19 Painel de controle LCD Servidor Rack Gabinete de resfriamento do gabinetee oGabinete de rede 42U com gabinete de servidor em rack de painel de controle de ar com boa ventilação. Esses racks são projetados para fornecer desempenho e conveniência ideais para suas necessidades de rede.
Etapa 2: preparar o rack e as ferramentas
Depois de se familiarizar com o equipamento, é hora de preparar o rack. Primeiro, limpe o interior do rack para remover qualquer poeira ou detritos que possam interferir no processo de instalação. Você pode usar um pano sem fiapos e uma solução de limpeza suave, se necessário.
A seguir, reúna as ferramentas necessárias para a instalação. Normalmente, você precisará de uma chave de fenda (cabeça Phillips ou chata, dependendo do tipo de parafusos usados no rack e no patch panel), alicate de corte, descascador de fio e uma ferramenta perfuradora. A ferramenta punch-down é usada para terminar os cabos Ethernet no patch panel.
Etapa 3: escolha o local de montagem
Decida onde você deseja montar o patch panel no rack. Considere fatores como acessibilidade, gerenciamento de cabos e proximidade de outros equipamentos de rede. Geralmente é uma boa ideia montar o patch panel próximo à parte superior ou central do rack para facilitar o acesso e minimizar o comprimento do cabo.
Certifique-se de deixar espaço suficiente acima e abaixo do patch panel para o roteamento adequado dos cabos. Você também pode considerar a orientação do patch panel. Alguns painéis de conexão são projetados para serem montados horizontalmente, enquanto outros podem ser montados verticalmente. Escolha a orientação que melhor atende às suas necessidades de gerenciamento de cabos.
Etapa 4: monte o painel de patch
Depois de escolher o local de montagem, é hora de montar o patch panel no rack. A maioria dos painéis de conexão vem com suportes que podem ser fixados nos trilhos verticais do rack. Alinhe os suportes com os orifícios de montagem no rack e insira os parafusos. Aperte bem os parafusos, mas tome cuidado para não apertá-los demais, pois isso pode danificar o rack ou o patch panel.
Se o seu patch panel tiver uma tampa frontal removível, você pode removê-la antes da montagem para facilitar o processo de instalação. Depois que o patch panel estiver montado, você poderá recolocar a tampa frontal, se desejar.
Etapa 5: rotear os cabos
Depois de montar o patch panel, é hora de passar os cabos. Comece identificando a origem de cada cabo, como um switch de rede ou uma tomada. Puxe cuidadosamente os cabos pelo rack em direção ao patch panel, certificando-se de mantê-los organizados e desembaraçados.
Você pode usar abraçadeiras ou clipes de gerenciamento de cabos para prendê-los ao longo do caminho. Isso ajudará a evitar que os cabos atrapalhem outros equipamentos e facilitará seu gerenciamento no futuro.
Etapa 6: terminar os cabos
Depois que os cabos forem roteados para o patch panel, é hora de terminá-los. Isso envolve o uso de uma ferramenta punch-down para conectar os fios individuais de cada cabo às portas correspondentes no patch panel.
Primeiro, retire a capa externa de cada cabo usando os descascadores de fios, expondo cerca de 1 a 1,5 polegadas dos fios internos. Desenrole os pares de fios e alinhe-os de acordo com o esquema de fiação especificado no patch panel. A maioria dos painéis de conexão usa o esquema de fiação T568A ou T568B, portanto, certifique-se de usar o mesmo esquema em toda a rede para garantir a compatibilidade.
Coloque cada fio no slot apropriado no patch panel e use a ferramenta perfuradora para pressioná-lo firmemente no lugar. A ferramenta perfuradora cortará o excesso de fio e criará uma conexão elétrica segura. Repita esse processo para cada fio de cada cabo.
Etapa 7: rotule os cabos e portas
Após terminar os cabos, é fundamental etiquetá-los para fácil identificação e manutenção. Você pode usar marcadores ou etiquetas de cabos para marcar a origem e o destino de cada cabo. Além disso, rotule as portas no patch panel para indicar qual cabo está conectado a cada porta.
A rotulagem adequada tornará muito mais fácil solucionar problemas de rede, adicionar ou remover cabos e gerenciar a infraestrutura geral da rede.
Etapa 8: teste as conexões
Depois que os cabos estiverem terminados e etiquetados, é hora de testar as conexões. Use um testador de cabos de rede para verificar a continuidade e o desempenho de cada cabo. O testador indicará se há circuitos abertos, curtos ou outros problemas de conectividade.
Se você encontrar algum problema, verifique novamente a terminação dos cabos e certifique-se de que os fios estejam encaixados corretamente nas portas do patch panel. Também pode ser necessário verificar os dispositivos de origem e destino para garantir que estejam funcionando corretamente.
Etapa 9: realizar verificações finais e limpeza
Depois de testar as conexões, faça uma verificação final para ter certeza de que tudo está em ordem. Verifique a montagem do patch panel para garantir que ele esteja seguro e certifique-se de que os cabos estejam bem organizados e devidamente etiquetados.
Limpe todas as ferramentas e detritos do processo de instalação e certifique-se de que o rack esteja arrumado e livre de cabos soltos ou outros perigos.
Conclusão
Instalar um patch panel em um rack de 19 polegadas é um processo relativamente simples, mas requer planejamento cuidadoso, atenção aos detalhes e as ferramentas certas. Seguindo essas etapas, você pode garantir uma instalação bem-sucedida e criar uma infraestrutura de rede bem organizada e eficiente.

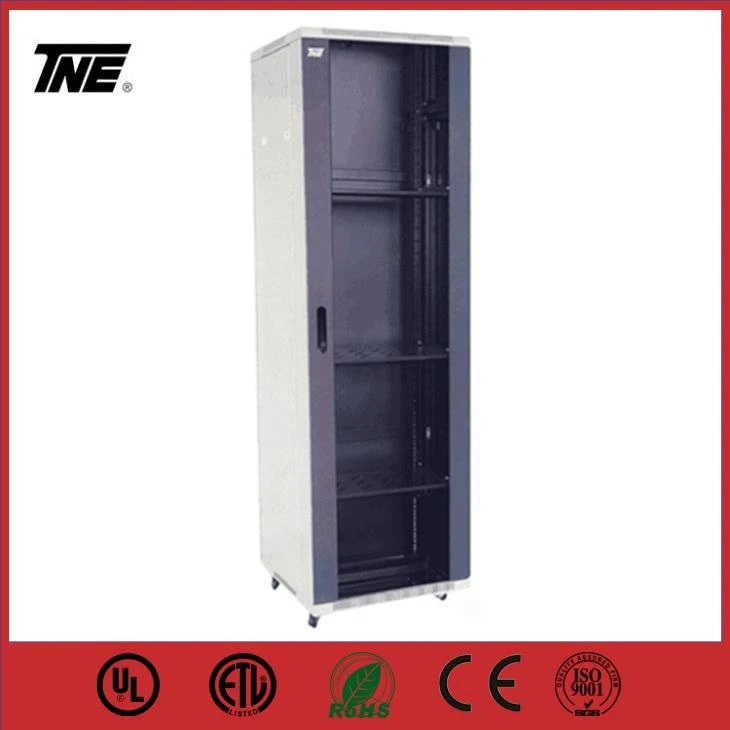

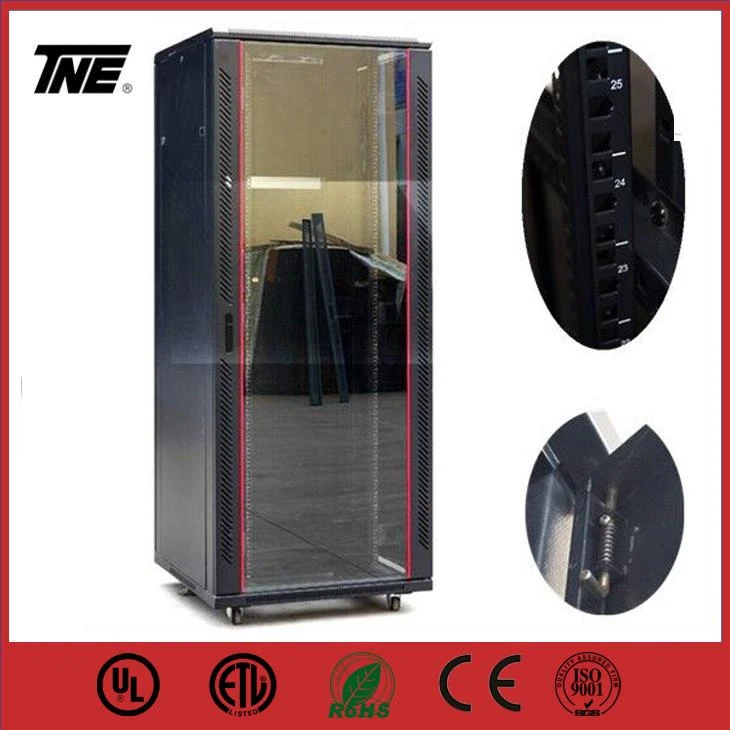

Se você está procurando racks de 19 polegadas de alta qualidade e equipamentos de rede relacionados, também oferecemos oRack de servidor de 19 racks para UPS com gabinete de data center de rack de rede de vidro frontal cinza esfumaçado,Rack de servidor de gabinete de rede de piso 12U 18U 22U 27U 32U 37U 42U 47U, eArmário autônomo econômico com racks de servidor de porta de vidro de baixo preço 800*1000mm. Contate-nos para discutir suas necessidades específicas e iniciar uma negociação de aquisição, e teremos prazer em lhe fornecer as melhores soluções para suas necessidades.
